基于jenkins的CICD（一）

原文： 基于jenkins的CICD

参考：https://www.jenkins.io/doc/book/installing/kubernetes/

参考：https://github.com/jenkinsci/docker-inbound-agent

namespace.yml

apiVersion: v1
kind: Namespace
metadata:
  name: kube-ops

pv.yml

---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: opspvc
  namespace: jenkins
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: nfs-client
  resources:
    requests:
      storage: 20Gi

rbac.yaml

定义了一个clusterrole，允许创建deployment，service和pod。进入容器，查看容器日志以及secret的权限

  • resources: ["pods/exec"] 可以进入容器以及拷贝权限。这种资源类型叫subresource
  • resources: ["pods/log"] 可以查看容器的日志
apiVersion: v1
kind: ServiceAccount
metadata:
  name: jenkins2
  namespace: jenkins

---

kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1beta1
metadata:
  name: jenkins2
rules:
  - apiGroups: ["extensions", "apps"]
    resources: ["deployments"]
    verbs: ["create", "delete", "get", "list", "watch", "patch", "update"]
  - apiGroups: [""]
    resources: ["services"]
    verbs: ["create", "delete", "get", "list", "watch", "patch", "update"]
  - apiGroups: [""]
    resources: ["pods"]
    verbs: ["create","delete","get","list","patch","update","watch"]
  - apiGroups: [""]
    resources: ["pods/exec"]
    verbs: ["create","delete","get","list","patch","update","watch"]
  - apiGroups: [""]
    resources: ["pods/log"]
    verbs: ["get","list","watch"]
  - apiGroups: [""]
    resources: ["secrets"]
    verbs: ["get"]

---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRoleBinding
metadata:
  name: jenkins2
  namespace: jenkins
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: jenkins2
subjects:
  - kind: ServiceAccount
    name: jenkins2
    namespace: jenkinss

deployment.yml

使用的镜像是官方的jenkins镜像：jenkins/jenkins:lts, 如果需要给镜像里面打包插件或者设置环境变量的话可以参考 https://github.com/jenkinsci/docker ,pvc挂载到/var/jenkins_home目录下面

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: jenkins2
  namespace: jenkins
spec:
  selector:
    matchLabels:
      app: jenkins2
  template:
    metadata:
      labels:
        app: jenkins2
    spec:
      terminationGracePeriodSeconds: 10
      serviceAccount: jenkins2
      containers:
      - name: jenkins
        image: jenkins/jenkins:lts
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 8080
          name: web
          protocol: TCP
        - containerPort: 50000
          name: agent
          protocol: TCP
        resources:
          limits:
            cpu: 1000m
            memory: 1Gi
          requests:
            cpu: 500m
            memory: 512Mi
        livenessProbe:
          httpGet:
            path: /login
            port: 8080
          initialDelaySeconds: 60
          timeoutSeconds: 5
          failureThreshold: 12
        readinessProbe:
          httpGet:
            path: /login
            port: 8080
          initialDelaySeconds: 60
          timeoutSeconds: 5
          failureThreshold: 12
        volumeMounts:
        - name: jenkinshome
          subPath: jenkins2
          mountPath: /var/jenkins_home
      securityContext:
        fsGroup: 1000
      volumes:
      - name: jenkinshome
        persistentVolumeClaim:
          claimName: opspvc

service.yml

web端需要暴露8080端口

---
apiVersion: v1
kind: Service
metadata:
  name: jenkins2
  namespace: jenkins
  labels:
    app: jenkins2
spec:
  selector:
    app: jenkins2
  type: NodePort
  ports:
  - name: web
    port: 8080
    targetPort: web
    nodePort: 30004
  - name: agent
    port: 50000
    targetPort: agent

一、创建资源

正常情况下不会有什么问题，如果有，那就看日志

kubectl create -f xxx.yaml

二、访问测试

[root@master jenkins]# kubectl -n jenkins exec -it jenkins2-5d577cc67d-4g5nh -- cat /var/jenkins_home/secrets/initialAdminPassword
7e0afde2bc7d46f08d048f41218f4189
image-20210823145828366

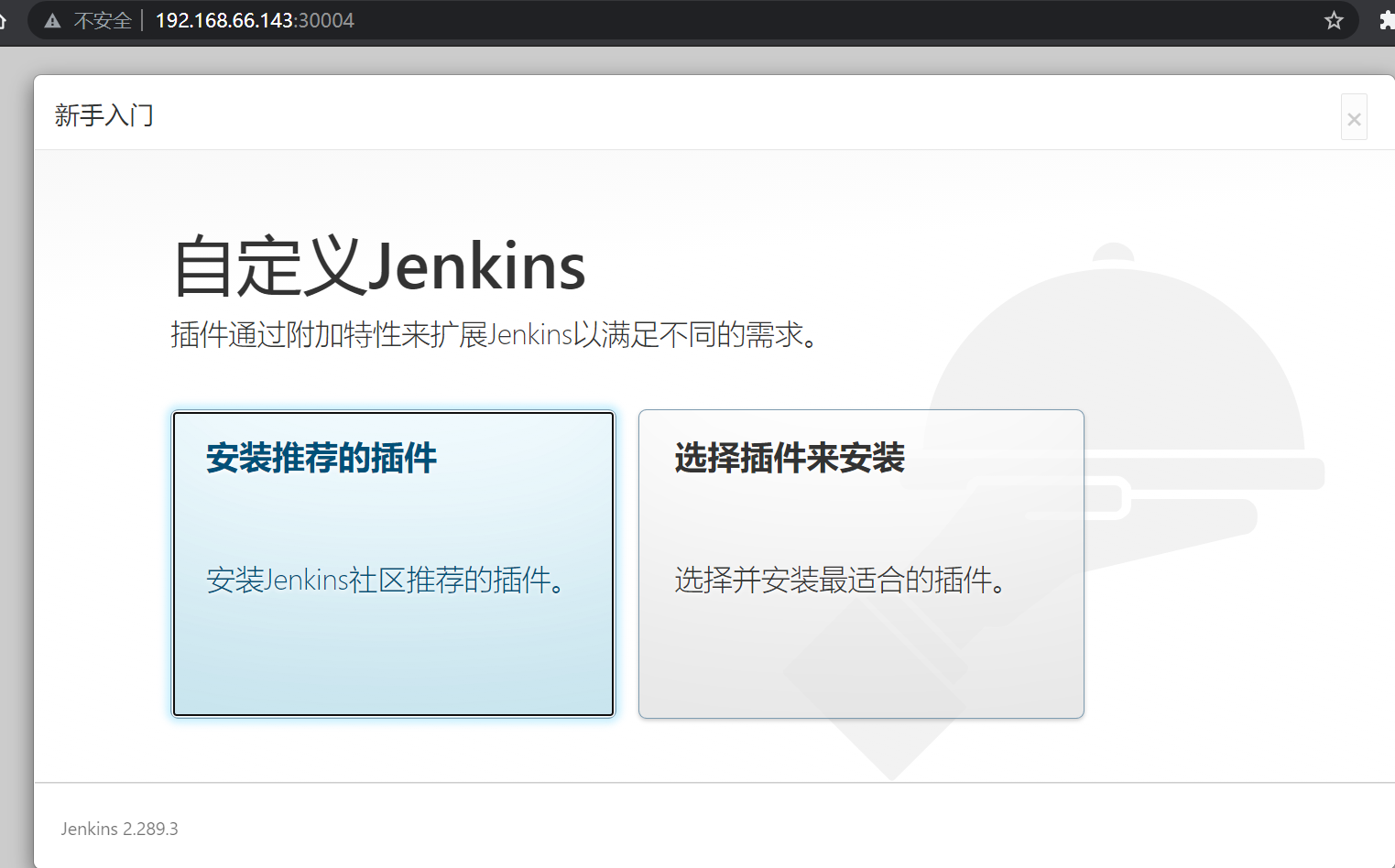

安装推荐插件

image-20210823145951614

三、k8s部署jenkins的优势

我们知道持续构建与发布是我们日常工作中必不可少的一个步骤，目前大多公司都采用 Jenkins 集群来搭建符合需求的 CI/CD 流程，然而传统的 Jenkins Slave 一主多从方式会存在一些痛点，比如：

  • 主 Master 发生单点故障时，整个流程都不可用了
  • 每个 Slave 的配置环境不一样，来完成不同语言的编译打包等操作，但是这些差异化的配置导致管理起来非常不方便，维护起来也是比较费劲
  • 资源分配不均衡，有的 Slave 要运行的 job 出现排队等待，而有的 Slave 处于空闲状态
  • 资源有浪费，每台 Slave 可能是物理机或者虚拟机，当 Slave 处于空闲状态时，也不会完全释放掉资源。

正因为上面的这些种种痛点，我们渴望一种更高效更可靠的方式来完成这个 CI/CD 流程，而 Docker 虚拟化容器技术能很好的解决这个痛点，又特别是在 Kubernetes 集群环境下面能够更好来解决上面的问题，下图是基于 Kubernetes 搭建 Jenkins 集群的简单示意图：

k8s-jenkins

从图上可以看到 Jenkins Master 和 Jenkins Slave 以 Pod 形式运行在 Kubernetes 集群的 Node 上，Master 运行在其中一个节点，并且将其配置数据存储到一个 Volume 上去，Slave 运行在各个节点上，并且它不是一直处于运行状态，它会按照需求动态的创建并自动删除。

这种方式的工作流程大致为：当 Jenkins Master 接受到 Build 请求时，会根据配置的 Label 动态创建一个运行在 Pod 中的 Jenkins Slave 并注册到 Master 上，当运行完 Job 后，这个 Slave 会被注销并且这个 Pod 也会自动删除，恢复到最初状态。

那么我们使用这种方式带来了哪些好处呢？

  • 服务高可用，当 Jenkins Master 出现故障时，Kubernetes 会自动创建一个新的 Jenkins Master 容器，并且将 Volume 分配给新创建的容器，保证数据不丢失，从而达到集群服务高可用。
  • 动态伸缩，合理使用资源，每次运行 Job 时，会自动创建一个 Jenkins Slave，Job 完成后，Slave 自动注销并删除容器，资源自动释放，而且 Kubernetes 会根据每个资源的使用情况，动态分配 Slave 到空闲的节点上创建，降低出现因某节点资源利用率高，还排队等待在该节点的情况。
  • 扩展性好，当 Kubernetes 集群的资源严重不足而导致 Job 排队等待时，可以很容易的添加一个 Kubernetes Node 到集群中，从而实现扩展。

四、配置

配置jenkins，让jenkins可以自动创建slave的pod，去完成CI构建工作

4.1、安装kubernetes插件

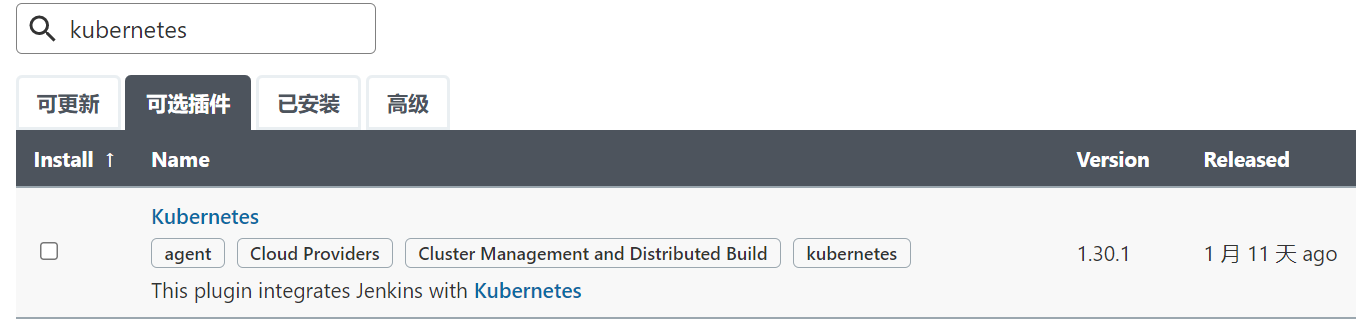

首页 --> manage jenkins --> 插件管理 --> 可选插件 --> kubernetes

image-20210823150815274

4.2、configure a cloud

也就是jenkins对接kubernetes，自动创建slave，传统情况下是添加node节点

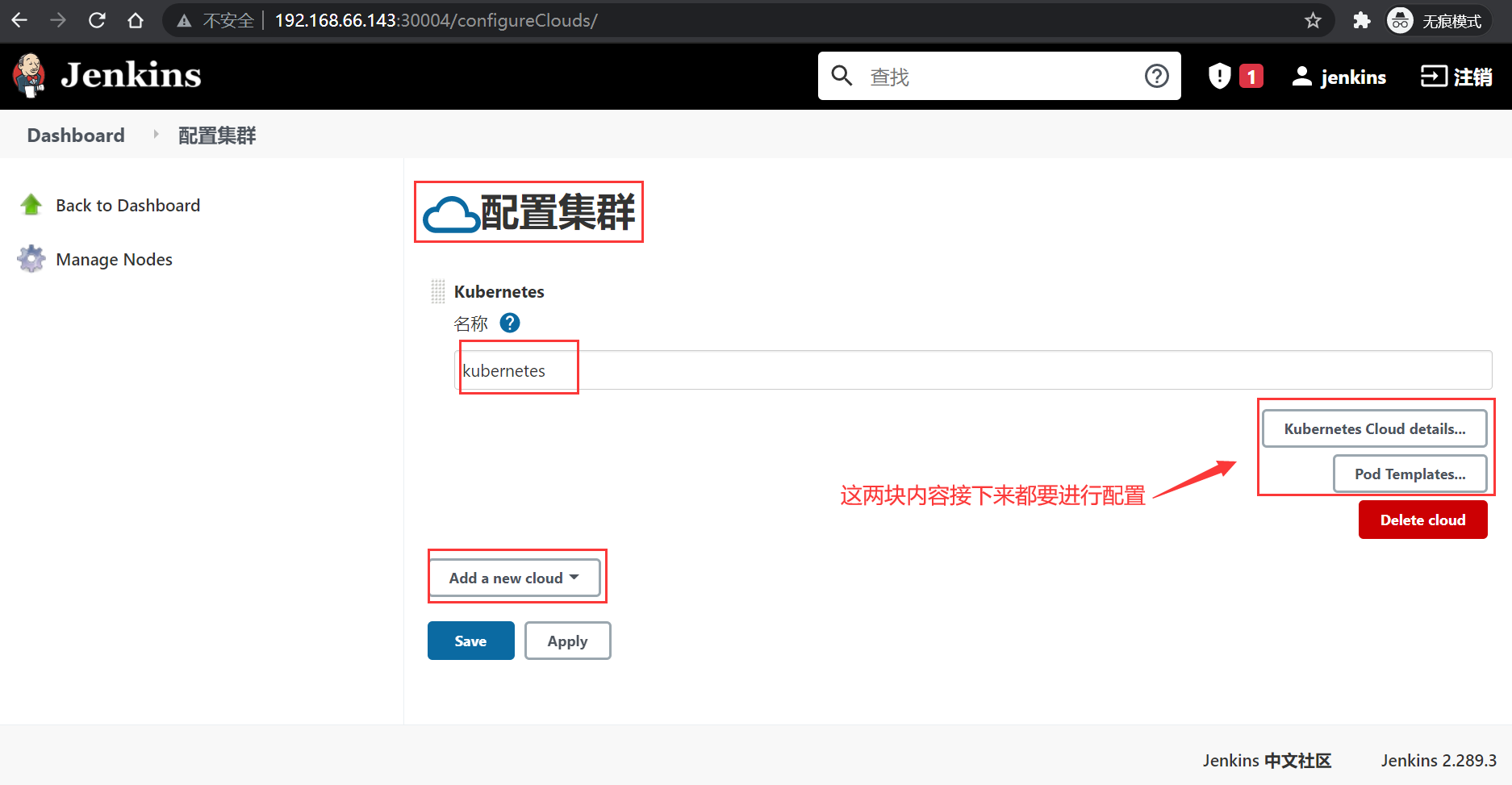

首页 --> manage jenkins --> 节点管理 --> cloud configure --> Add a new cloud --> kubernetes

image-20210823151313514

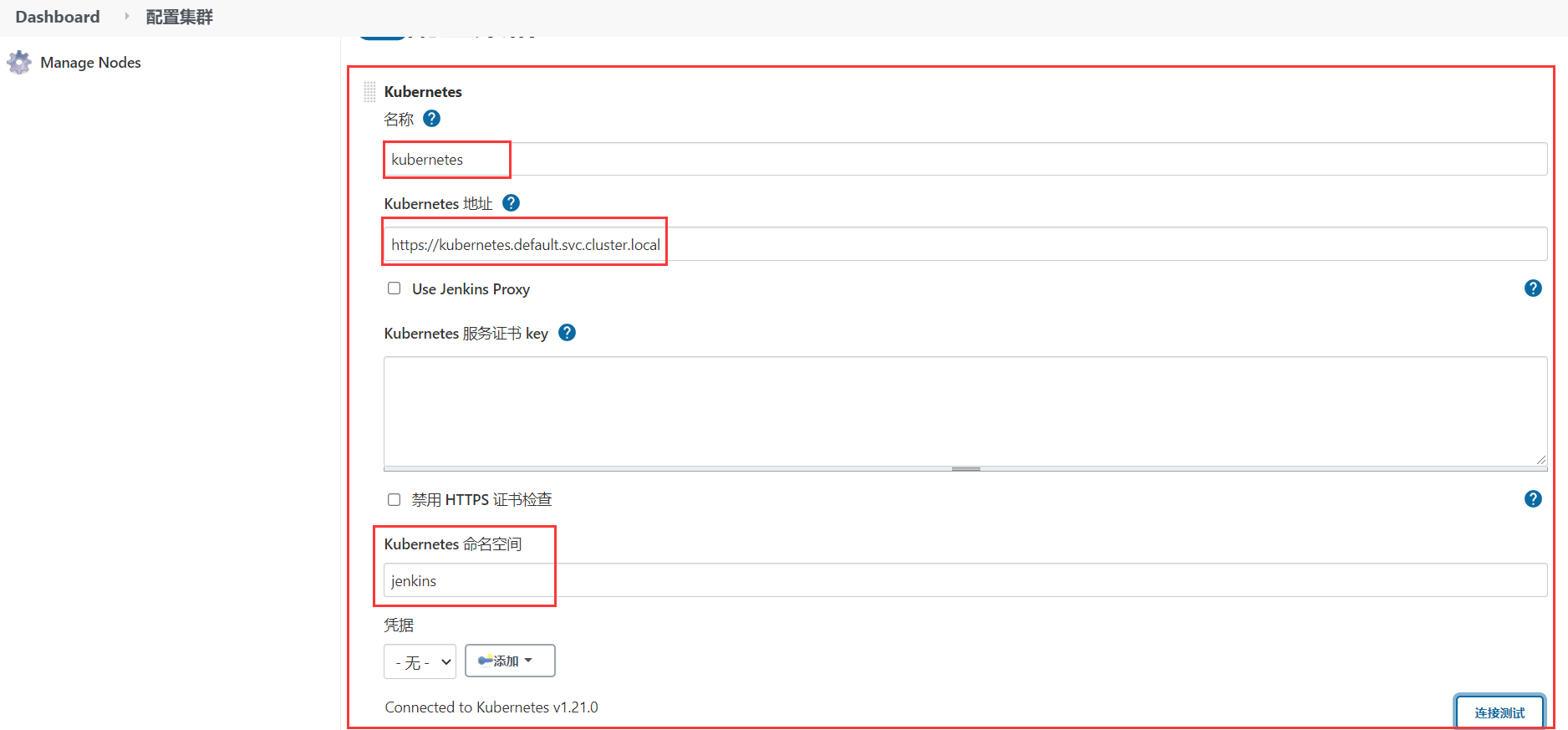

4.3、Kubernetes Cloud details

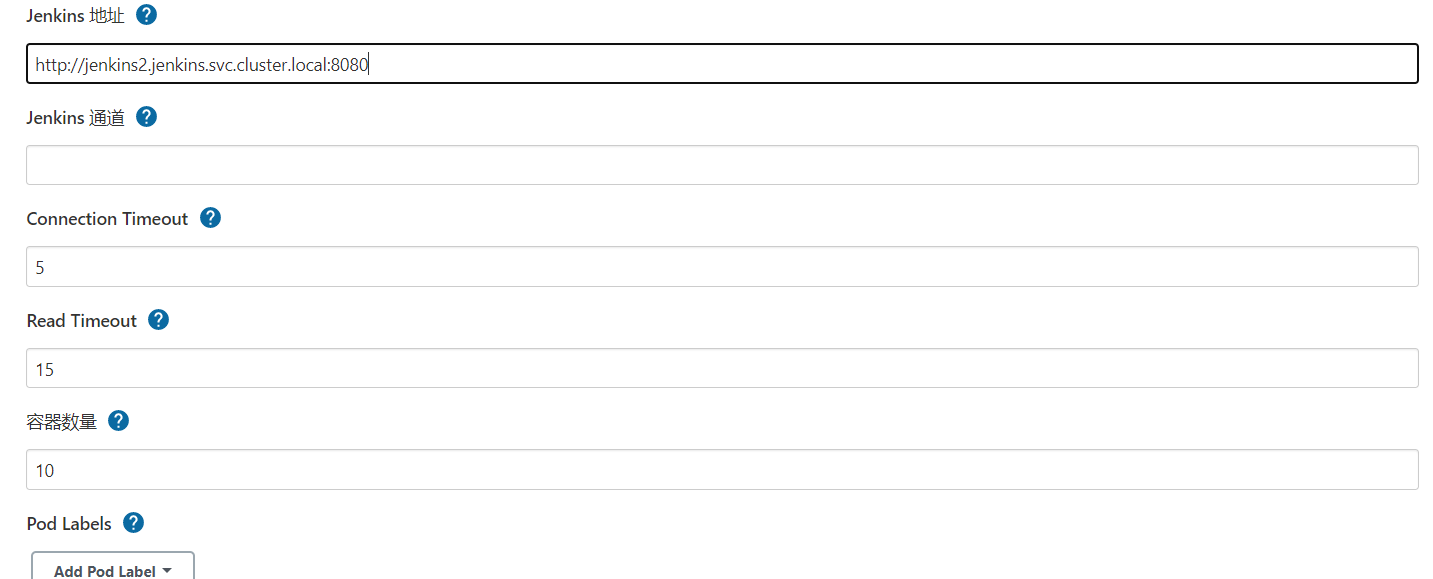

填写kubernetes的访问地址，命名空间，jenkins地址等信息

image-20210823195117678
image-20210823195320074

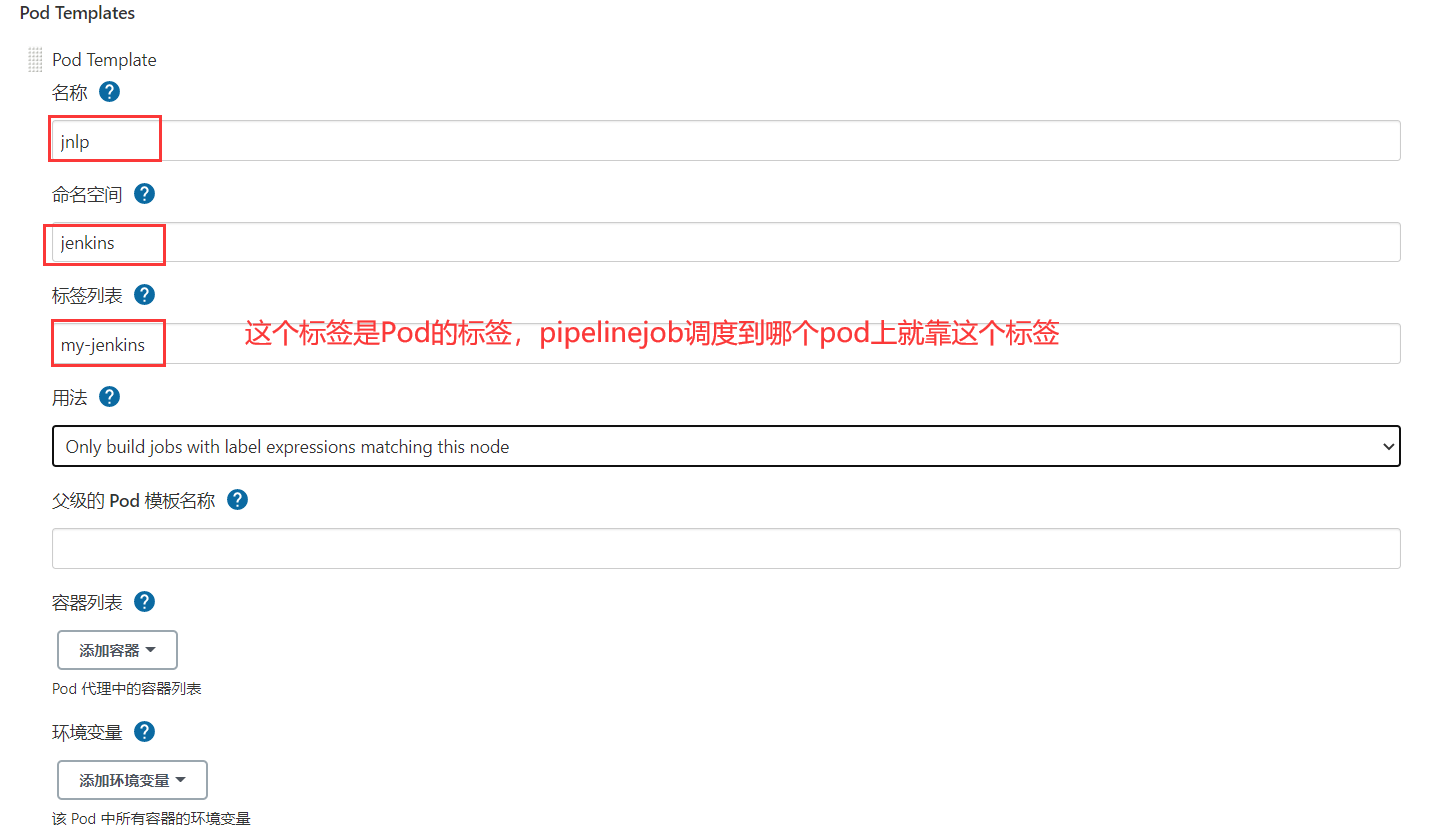

4.4、配置pod模板（Pod Templates）

其实就是配置 Jenkins Slave 运行的 Pod 模板

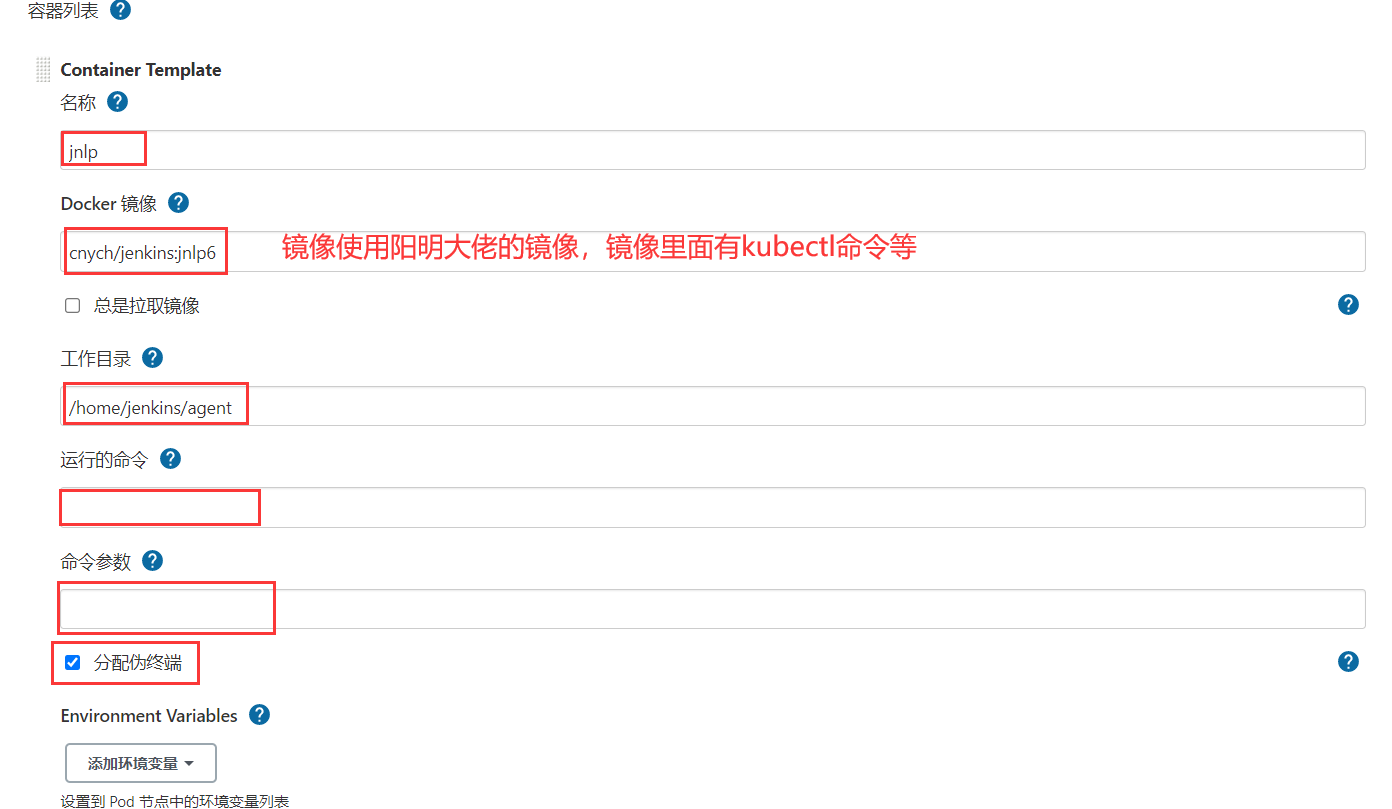

填写Pod名称，命名空间，pod标签，pod容器名字，容器镜像，工作目录，挂载docker.sock，挂载.kube目录

官方的镜像是jenkins/jnlp-slave，但是今天使用的阳明大佬制作的镜像，跑通了再换官方的镜像

image-20210823202809635
image-20210823203201209

挂载docker.sock文件到容器里面

image-20210823203259983

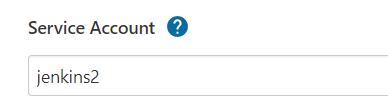

service account

image-20210823203539118

其他默认，保存

五、创建一个freestyle job测试

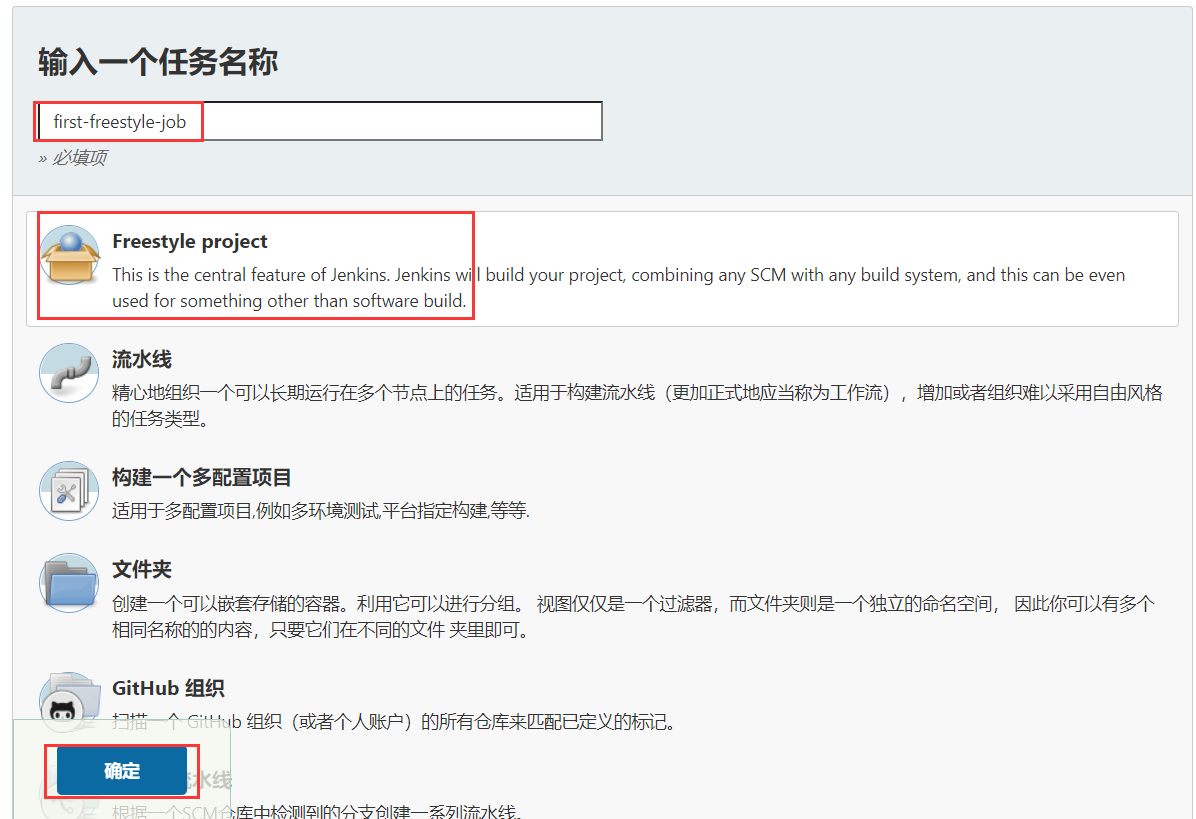

image-20210823203800465

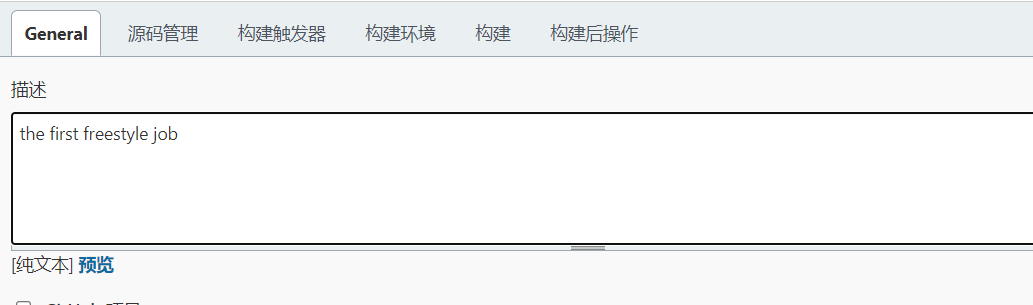

描述信息随便写下

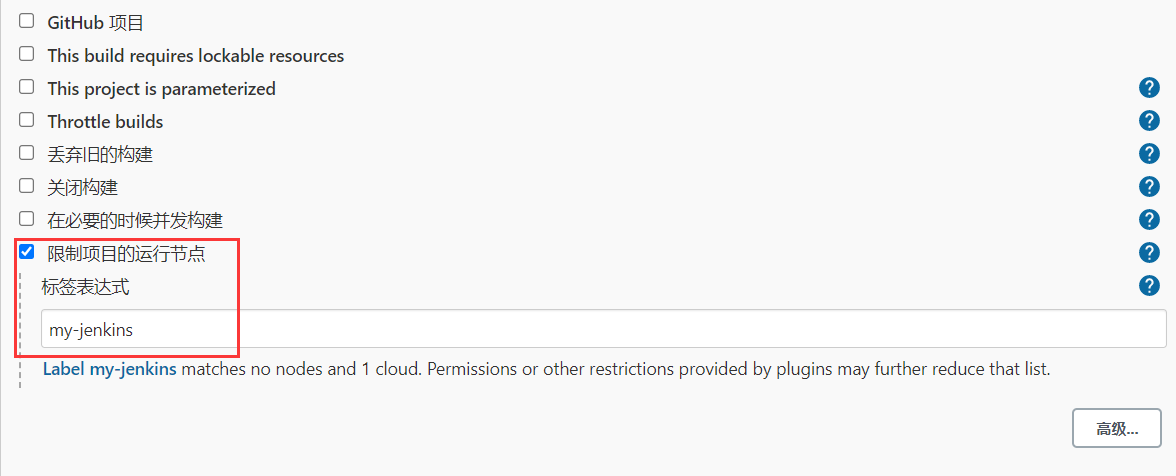

填写项目运行的节点标签

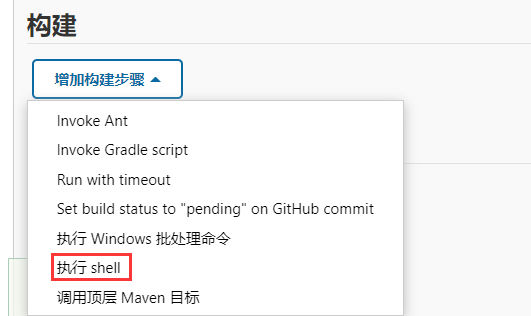

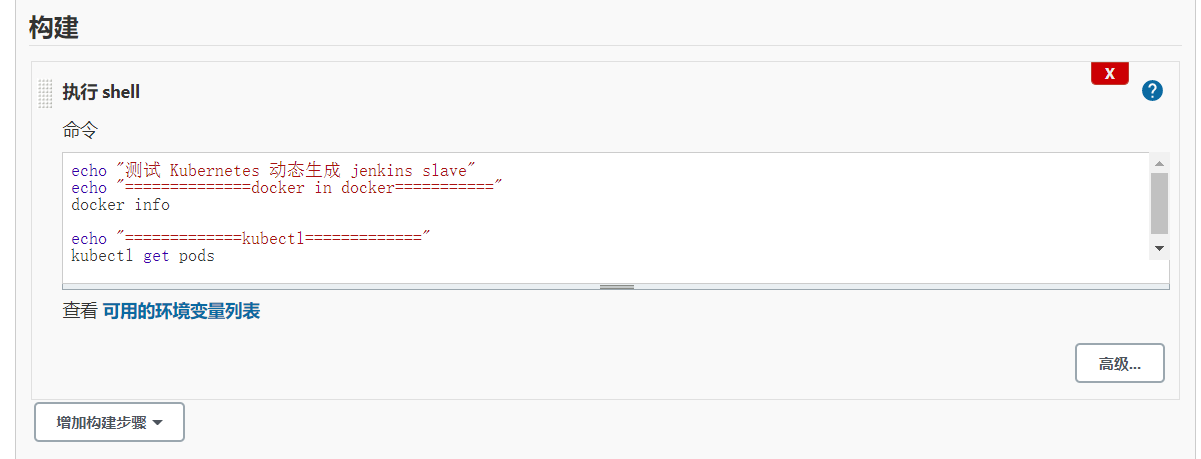

添加构建步骤，选择执行shell命令

echo "测试 Kubernetes 动态生成 jenkins slave"
echo "==============docker in docker==========="
docker info

echo "=============kubectl============="
kubectl get pods

保存，并点击立即构建

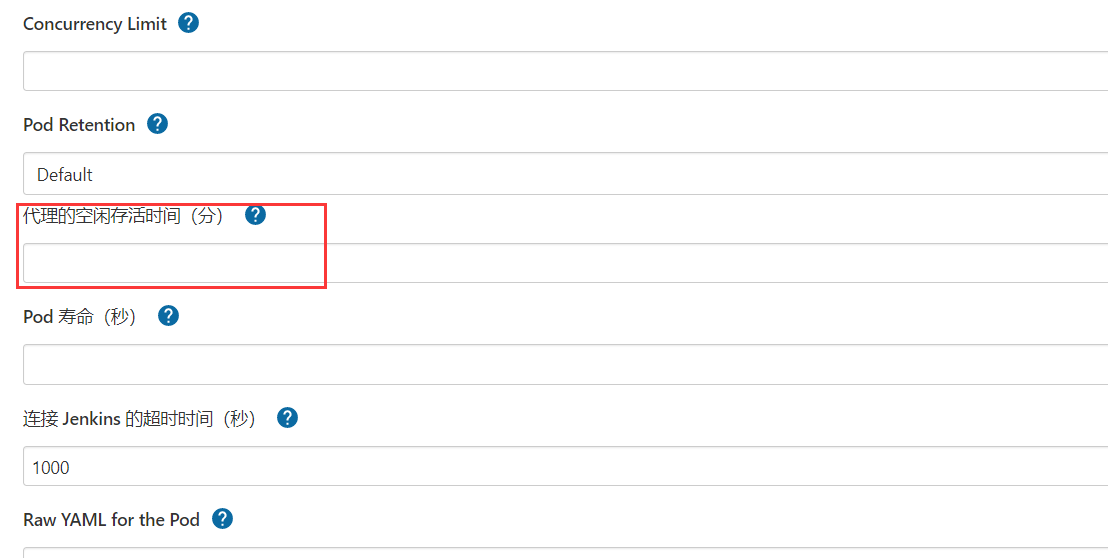

此时在后台可以看到k8s枣jenkins分区下面创建了一个jnlp开头的pod，随后又删除了。这是因为编译构建结束了，pod就终止了，如果想pod多停留一会儿需要修改上面配置的pod模版信息，如下

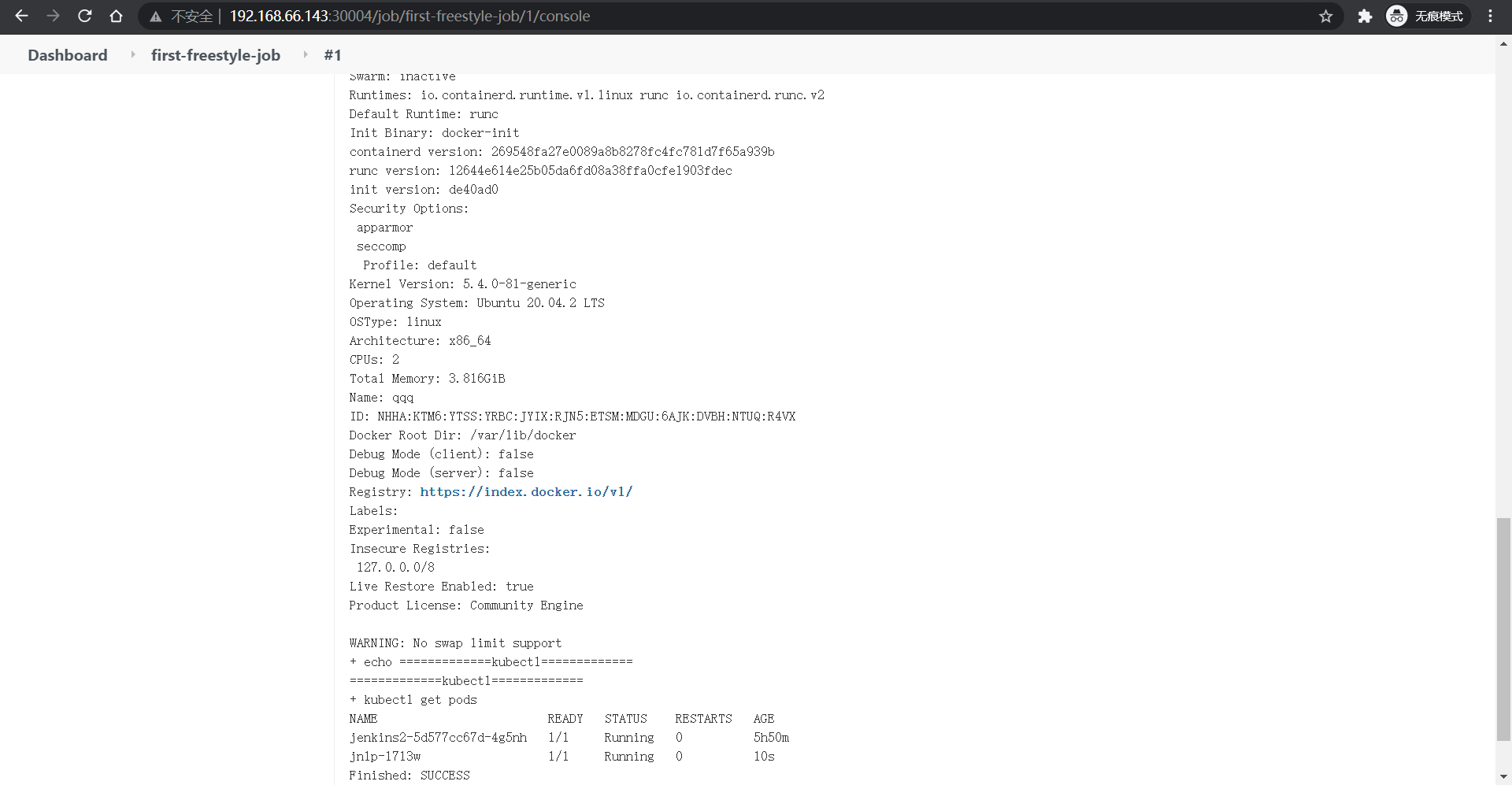

然后查看构建的日志信息

image-20210823204940712
